Vous préparez un projet de construction, d’extension ou de rénovation ? Impossible d’échapper à l’étape cruciale du plan de masse de la maison ! Ce document technique, véritable photographie aérienne du terrain, conditionne l’acceptation de toute demande d’autorisation d’urbanisme. Sa précision, son exhaustivité et sa conformité aux règles d’urbanisme font la différence entre un dossier accepté… ou des mois de retard. Connaître ses enjeux, apprendre à l’élaborer, découvrir les outils adaptés et s’inspirer d’exemples concrets est la clé pour avancer sereinement vers la validation de votre permis de construire ou votre déclaration préalable de travaux.
Comprendre la représentation graphique d’un terrain et ses enjeux administratifs

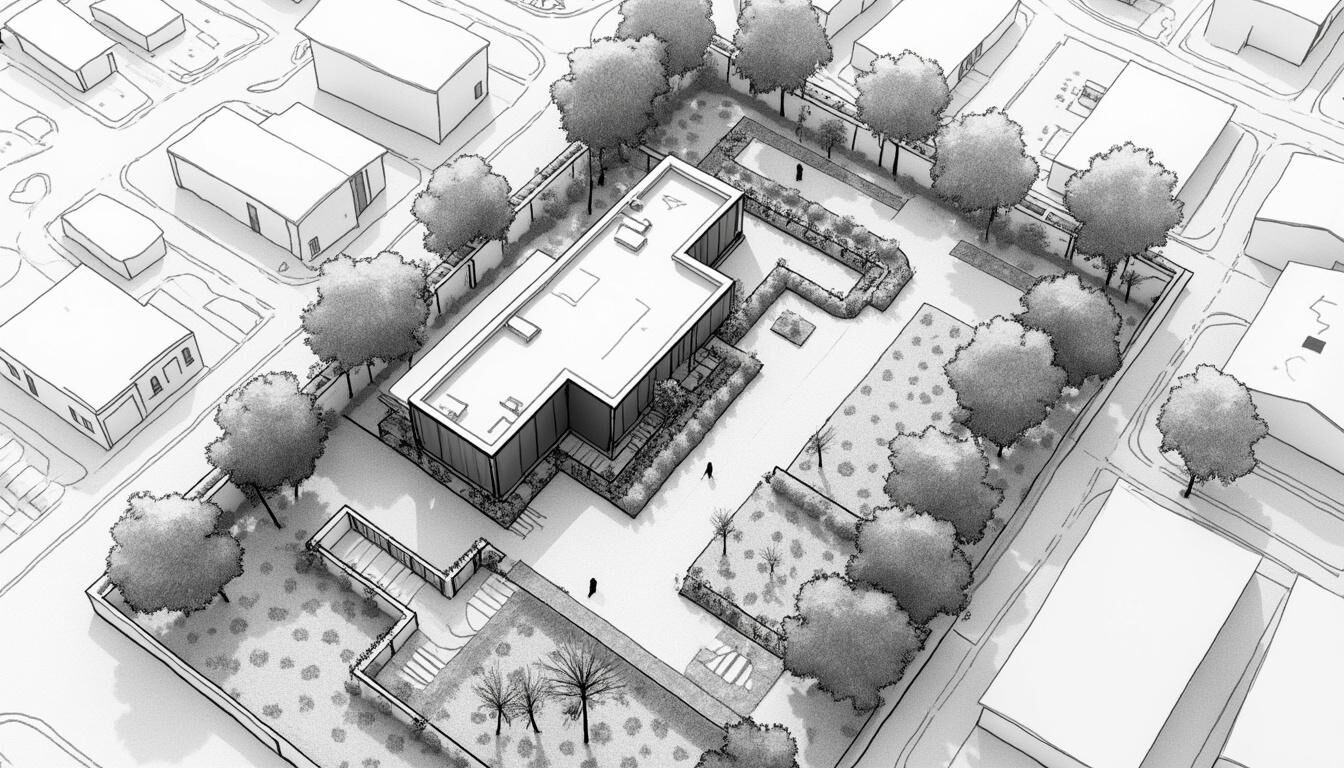

📷 La représentation graphique du terrain, nommée plan de masse, expose l’aspect du foncier vu du ciel : toutes les constructions existantes et projetées, ainsi que les aménagements extérieurs y apparaissent clairement. Ce schéma, à échelle précise, va bien au-delà d’une jolie illustration : il doit convaincre l’administration de la conformité de votre futur projet aux règles d’urbanisme.
Dans la sphère des documents administratifs, il sert de support à toute demande : que vous visiez un permis de construire ou une déclaration préalable de travaux, c’est le véritable fil rouge entre votre volonté de construire et le plan local d’urbanisme (PLU) de la commune.
Représentation aérienne et usages dans les dossiers d’urbanisme
Le plan de masse se distingue par sa vision aérienne du terrain, offrant un niveau de détail supérieur à celui du plan de situation (qui ne sert qu’à localiser la parcelle dans la commune). Ici, chaque mètre compte : limites du terrain, voies d’accès, plantations, surfaces du terrain et de la construction, jusqu’à la représentation exacte du moindre mur ou abri.
📝 Il documente les dimensions précises : longueur, largeur, retraits, distance aux limites de propriété
🏠 Sépare clairement les constructions existantes des futurs bâtiments
🌳 Montre les éléments paysagers : arbres, haies, jardins, terres-pleins
🚗 Précise les voies carrossables, portails, desserte véhicule
Ce document contrôle la conformité de la maîtrise d’œuvre à toutes les contraintes d’urbanisme locales : emplacement des bâtiments, alignement, traitement des accès, raccordements aux réseaux.
Différences entre version initiale et projetée : l’importance de la précision
Une demande d’autorisation d’urbanisme demande quasi systématiquement deux plans : l’état initial (plan de masse initial) et la version projetée. Le projeté, ou état futur, fait ressortir les emprises des nouvelles constructions (volumes, hauteurs, couleurs, axes X/ Y/ Z) par rapport à la situation d’origine.
📝 Élément | Plan de masse initial | Plan de masse projeté |
|---|---|---|
Constructions | Uniquement l’existant | Existant + projet de construction |
Aménagements | Ceux déjà en place | Ajoute les futurs (terrasses, parkings…) |
Caractéristiques du terrain | Relief, accès en l’état | Modifications d’accès, terrassements |
Cotations (X, Y, Z) | État actuel | Hauteurs nouvelles, dénivelés créés |
L’administration analyse, grâce à ces deux versions, les écarts d’emprise, les impacts visuels et l’adaptation du projet au terrain naturel : tout ajout, modification ou suppression d’élément doit être visible et quantifié. Pour éviter refus ou ajournement, la rigueur des cotations et la lisibilité sont non-négociables.
Les composants obligatoires d’un schéma terrain pour les démarches d’autorisation
🗂️ Un plan de masse conforme rassemble tous les éléments nécessaires à l’examen du projet : dimensions de la parcelle, implantation des bâtiments, plantations, éléments techniques (réseaux, raccordements), servitudes et particularités du terrain. Un document incomplet garantit l’ajournement du dossier.
Éléments à intégrer pour répondre aux exigences d’urbanisme
Que faut-il impérativement présenter pour répondre aux règles d’urbanisme ? Chaque projet possède ses spécificités, mais certains critères sont attendus dans tout dossier :
📏 Les limites de propriété et leurs dimensions précises, reconnaissables et mesurées
🏠 Constructions existantes et futures (maison, annexes, garages, piscine) avec surface et hauteur
🚪 Accès véhicules et piétons, portail, cheminements, stationnement prévu
☁️ Emprise au sol de chaque bâtiment, calculée pour évaluer le taux d’occupation des sols
🌲 Plantations et éléments paysagers, différenciant l’existant, la suppression ou la création
🔌 Localisation des raccordements aux réseaux (eau, assainissement, électricité, gaz, téléphonie)
Du respect de chacun dépend l’acceptation du projet : omissions, oublis ou approximation exposent à des corrections récurrentes, et donc à des retards dans l’obtention du permis.
Indication des réseaux, servitudes et particularités du terrain
Certains terrains révélent des complexités supplémentaires. Zone en pente, risques inondation, assainissement autonome ? L’ensemble des raccordements, servitudes (de passage, d’écoulement eaux, réseaux publics) ou contraintes dues au relief doit être renseigné. En zone urbaine dense, la présence d’un réseau enterré ou une servitude de vue changera la donne.
Les caractéristiques du terrain seront alors précisées : altitude, pentes, courbes de niveau, repères NGF, mention de plans spécifiques (exemple : coupe longitudinale pour un terrain accidenté). Cela s’applique également en cas de terrain nu à aménager.
Détailler les éléments naturels et artificiels du terrain (rochers, arbres centenaires, dallage, clôtures ou murs existants) permet à l’administration de contrôler la cohérence et le respect des impératifs locaux, et de visualiser l’aménagement du terrain.
Choisir l’échelle, gérer la cotation et structurer son schéma de terrain
📏 L’échelle du plan de masse fait toute la différence : à la fois lisible et précise. L’administration attend un document facile à interpréter, dont les dimensions peuvent être vérifiées rapidement. Cela suppose une cohérence rigoureuse de l’ensemble : références de mesure, cotations en trois dimensions, signaux clairs sur les futures constructions.
Définir une échelle adaptée pour faciliter la lecture
L’échelle se situe majoritairement entre 1/50 (petite parcelle de centre-ville) et 1/500 (grand terrain rural ou ensemble collectif). Pour la plupart des habitations individuelles, une échelle 1/100 est idéale : elle combine la visibilité de chaque détail et la compatibilité avec une feuille A3 ou A4.
📐 Type de terrain | Échelle recommandée | Cas d’usage | Lisibilité |
|---|---|---|---|
Petit terrain urbain | 1/100 | Maison de ville, extension mitoyenne | Optimale |
Grand jardin pavillonnaire | 1/200 | Construction neuve, lotissement | Bonne |
Terrain rural allongé | 1/500 | Ferme, hangar agricole | Correcte si bien précisé |
Terrain complexe ou scindé | Variable ou double échelle | Superposition de zones, projet de rénovation complexe | À adapter |
Le choix d’une échelle inadaptée gêne l’évaluation des distances et peut entraîner un refus : la précision du tracé, la lisibilité et la taille des annotations doivent primer.
Gérer les hauteurs et les coupes transversales sur le schéma
La demande d’autorisation d’urbanisme implique l’analyse des volumes construits. Il est donc impératif d’indiquer les hauteurs (faîtage, gouttières), niveaux d’entrée, seuils, et, pour les terrains accidentés, de faire figurer une ou plusieurs vues de coupe :
🔎 Altitudes NGF (niveau général de la France), points de référence
⛰️ Courbes de niveau pour les dénivelés (+ annotées via une échelle verticale)
🔨 Emplacement et direction de la coupe transversale (souvent marquées par un trait et un symbole sur le plan principal)
📏 Hauteurs totales des bâtiments, y compris annexes ou garages
La cotations doit refléter les différences d’altitude, évitant toute surprise lors des terrassements ou lors de l’étude du dossier par les services d’urbanisme. La clarté règne : même pour un projet de rénovation, il faut représenter tout changement de niveau ou création de sous-sol.
Méthodes, outils et exemples pour créer un schéma précis de votre propriété
💡 Face à la complexité d’exigence, comment réaliser un plan conforme, sans être architecte ? Entre prestation professionnelle et solutions maison, un éventail de méthodes existe pour dessiner le plan parfait, qu’il s’agisse d’un terrain nu ou d’un chantier existant. Choisir la méthode dépend de la taille du projet, du budget et du niveau de détail attendu.
Panorama des solutions : architecte, géomètre, logiciel spécialisé
Pour garantir la validité de votre dossier auprès de l’administration, plusieurs solutions s’offrent à vous :
🏛️ Faire appel à un architecte : il s’occupe de tout, de la prise de cotes à la gestion des documents techniques et réglementaires. Idéal en zone complexe ou pour tout projet dépassant 150 m².
📐 Mandater un géomètre-expert : indispensable si le foncier présente une incertitude sur les limites, de fortes pentes ou des contraintes de réseaux souterrains. Plutôt coûteux (à partir de 400 € environ), il fournit un rapport topographique détaillé.
🖥️ Utiliser un logiciel DAO/CAO : QCAD, par exemple, est gratuit et performant, parfait pour concevoir un plan clair seul(e), à condition de suivre quelques tutoriels. Certains logiciels en ligne proposent des modèles, guides pas à pas et export à l’échelle. Faire relire par un expert reste cependant conseillé.
🖊️ Recourir à un dessinateur professionnel : solution à mi-chemin (maîtrise d’œuvre externalisée) recommandé pour les projets moyens, permettant de modéliser vite plans, coupes et élévations.
Exemple : pour une maison individuelle en lotissement, l’option QCAD couplée à la récupération du plan cadastral permet d’avancer rapidement, la relecture d’un professionnel sécurisant la conformité administrative.
Conseils pratiques et bonnes pratiques pour éviter les erreurs courantes
L’oubli d’indications ou de données précises explique la majorité des retours de dossier en mairie : manque de dimensions, absence d’échelle, orientation du nord oubliée, réseaux non localisés, limites incertaines… Pour éviter pièges et perte de temps, voici quelques consignes majeures :
✅ Toujours rapporter le nord géographique (rose des vents)
✅ Distinguer par un code couleur/sec ou symboles : existant/projeté/supprimé
✅ Utiliser une légende exhaustive et lisible
✅ Reporter la position exacte des futures canalisations eau/assainissement/énergie
✅ Prévoir les besoins futurs : extension, piscine, abri
✅ Prendre appui sur le plan cadastral mais le compléter par des relevés terrain
Cette checklist limite drastiquement les allers-retours avec la mairie. Un simple oubli de dimension ou de réseau peut allonger l’attente de plusieurs semaines.
Modèles, schémas types et astuces pour traiter terrains complexes
Les zones constructibles irrégulières, pentes marquées ou contraintes patrimoniales exigent pragmatisme et anticipation : modéliser les coupes, ajouter des annexes techniques (profil de terrain, gestion des eaux pluviales), intégrer les documents liés aux risques ou aux plantations protégées. L’usage d’une maquette 3D (logiciels spécialisés) peut accélérer la validation.
Exemple d’astuce : sur une propriété très accidentée, la superposition des anciennes et nouvelles courbes de niveau sur un schéma en couleur a permis l’acceptation immédiate du dossier, l’administration ayant ainsi jugé le projet conforme sans doute sur les impacts visuels et voisins.
Pour toute modification en cours de chantier, attention : une demande de permis modificatif, accompagnée d’un plan de masse actualisé, est obligatoire pour rester dans le cadre légal.
FAQ
À quoi sert un schéma précis de terrain dans une demande d’autorisation ?
Le plan ou schéma précis du terrain constitue le support fondamental de l’examen administratif. Il permet à l’administration de savoir si la future construction respecte la distance aux limites de propriété, l’emprise au sol, la hauteur des bâtiments, l’implantation des accès et des raccordements aux réseaux. Il compare l’état initial et le projeté, évitant les erreurs d’interprétation et les refus pour plans insuffisamment détaillés.
Quels éléments sont obligatoires sur un schéma de terrain pour un dossier d’urbanisme ?
Le plan doit toujours présenter : les bornages ou limites et dimensions de la propriété, toutes constructions existantes et projetées, accès au terrain, zones de stationnement, plantations nouvelles ou conservées, réseaux (eau, électricité, assainissement, télécommunication), servitudes, altimétries, vues de coupe pour reliefs irréguliers. Le dossier sera jugé incomplet sans ces informations.
Comment différencier un schéma de terrain d’une localisation cadastrale ?
Le plan cadastral est un document fourni par les impôts, à usage fiscal : il situe la parcelle à faible précision, sans focus sur les surfaces bâties ou la nature des éléments paysagers. Le plan de masse est, lui, un document technique détaillant l’ensemble des aménagements, surface bâtie, dimensions précises, accès, orientation du nord, etc. Le premier n’a aucune valeur réglementaire en urbanisme seul.
Peut-on réaliser soi-même le schéma de terrain et avec quels outils ?
Réaliser soi-même le plan de masse reste tout à fait possible pour nombre de dossiers simples. L’usage d’un logiciel adapté comme QCAD ou d’un service en ligne simplifié permet de concevoir des plans à l’échelle et annotés. Recourir à une maquette ou un modèle pré-paramétré facilite le dossier : malgré tout, la relecture par un expert en urbanisme ou architecte reste fortement recommandée pour éviter les déconvenues administratives.
Quelles erreurs éviter lors de la réalisation d’un schéma terrain pour un projet de construction ?
Les oublis de cotations claires, l’absence de l’orientation du nord, la non-présentation des réseaux ou de la hauteur des constructions, ainsi qu’une échelle mal choisie constituent les causes les plus courantes de rejet ou de mise en attente du dossier. Toujours préparer l’ensemble des informations en amont, consulter le PLU, et garder la lisibilité et la conformité réglementaire en tête avant de déposer toute demande. Enfin, en cas de doute, faire relire le plan par un professionnel.
